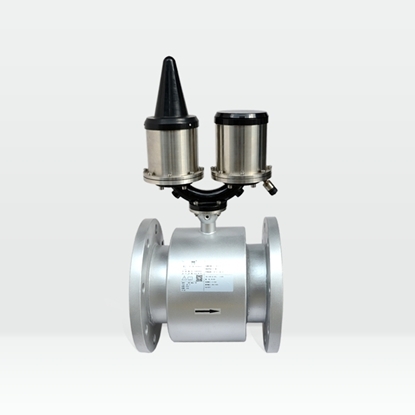

天康水表型電磁流量計產品詳細資料，安徽天康集團是行業十強企業，有豐富的流量計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

 電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。 在圖1-1中，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

電路工作原理圖

1.殼體 2.襯里 3.勵磁線圈 4.轉換器 5.接地螺釘 6.電極

1.儀表結構簡單、可靠，無可動部件，工作壽命長。2.無截流阻流部件，不存在壓力損失和流體堵塞現象。3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。7.測量流量范圍寬。名稱HHDS-水表型電磁流量計公稱通徑DN10-DN400結構形式一體型、分體型（GPRS）最高流速15m／s流體電導率≥5uS／cm精度等級1.0 級襯里材料聚四氟已烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)額定壓力4.0Mpa、1.6Mpa、1.0Mpa最高流體溫度一體型70℃ 分離型聚四氟乙烯襯里100℃；150℃(需特殊訂貨) 氯丁橡膠襯里80℃；l20℃(需特殊訂貨) 聚氯酯襯里80℃ 聚全氟乙丙烯(F46)100℃；150℃(需特殊訂貨) 聚氟合乙烯(Fs)80℃信號電極和接地電極材料316傳感器材質碳鋼、304不銹鋼外殼防護IP68輸出信號GPRS RS485（Modbus協議）顯示器顯示瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示、秒計時器、電池電量指示電源3.6V鋰電池勵磁方式低頻脈沖直流勵磁 口徑(mm)測量范圍(m3/h)口徑(mm)測量范圍(m3/h)DN100.14 ～ 1.40DN10014.13 ～ 282.60DN150.32 ～ 6.36DN12522.08 ～ 441.56DN200.57 ～ 11.30DN15031.79 ～ 635.85DN250.88 ～ 17.66DN20056.52 ～1130.4DN321.45 ～ 28.94DN25088.31 ～1766.25DN402.26 ～ 45.22DN300127.17 ～2543.4DN503.35 ～ 70.65DN350173.09 ～3461.85DN655.97 ～ 119.40DN400226.08 ～4521.60DN809.04 ～ 180.86  1.示意圖

注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同

2.尺寸表公稱通徑 DN壓力等級法蘭外徑D螺栓孔中心 圓直徑K螺栓孔 n-L總長L高度H參考重量kg10PN4090604-φ142001901015PN4095654-φ142001901020PN40105754-φ142001901025PN40110854-φ142002001032PN401401004-φ182002051140PN401501104-φ182002151250PN401651254-φ182002201565PN161851454-φ182002401680PN162001608-φ1820025518100PN162201808-φ1825027020125PN162502108-φ1825030025150PN162852408-φ2230033030200PN1634029512-φ2435039045250PN1640535512-φ2645045065300PN1646041012-φ2850050079350PN1652047016-φ3055052095400PN1658052516-φ326006351401.上表所有數據僅基于標準型傳感器2.其他未列出的壓力等級，尺寸可能會不同3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器

襯里的選擇襯里材料主要性能最高介質溫度適用范圍一體型分離型 聚四氟乙烯（F4）1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。70℃100℃、 150℃ （需特殊訂貨）同上

1.濃酸、堿等強腐蝕性介質

2.衛生類介質

2.耐磨性能不如聚氨酯橡膠。3.抗負壓能力不如聚氯丁橡膠。聚全氟乙丙類烯（F46）同上聚氟合乙烯（Fs）適用溫度上限較聚四氟乙烯低，但成本也較低80℃ 聚氯丁橡膠1.有極好的彈性，高度的扯斷力，耐磨性能好80℃、 120℃ （需特殊訂貨）水、污水、耐磨損性的泥漿礦漿2.耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕

電極的選擇

電極材料耐蝕及耐磨性能不銹鋼 0Cr18Ni12Mo2Ti用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗 1. 通用要求a、為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置d、避免流量計安裝在含有腐蝕性氣體的環境中e、避免流量計安裝在有強振動源、強磁場的場所2. 工藝管要求a、 上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）b、工藝管與流量計需同心，同軸偏差不大于0.05DN2.1直管段使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真3.接地流量計必須按規定接地，以保證流量計可靠的工作、防止操作人員收到電擊圖（1）無內壁涂層或襯里的金屬管道，不使用接地環進行接地。圖（2）帶內壁涂層或襯里的金屬管道和絕緣管道，使用接地環進行接地。1. 提示a.電磁流量轉換器的接線必須由專業技術人員完成；b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接；c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封；d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件；e.在供電前還應再次檢查所有接線****無誤。 2. 一體轉換器的接線端子與標示圖3. 分體轉換器的接線端子與標示圖關于有源無源4-20mA重要說明！！！電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。 ① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出） ② 一體電磁流量計無源4-20mA輸出接線 （體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出） ③　分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） ④　分體電磁流量計無源4-20mA輸出接線 （分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） ⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態；b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓；c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出。a.請勿通過一體轉換器外殼抬起流量計b.請勿使用金屬吊鏈c.請使用皮質吊帶吊裝流量計故障名稱解決辦法轉換器無顯示1.檢查電源是否連接2.檢查保險絲是否完好3.檢查供電電壓是否符合要求4.如上述三項均正常，將將轉換器返廠維修勵磁報警1.勵磁線圈絕緣度下降空管報警1.被測流體是否滿管2.流量計是否按要求正確安裝3.被測流體電導率過低4.空管閥值設置過低無流量時顯示有流量1.空管閥值設置過高2.空管報警允許未打開3.電極被污染導致零點偏移（此時管道滿管）4.信號線絕緣度下降（此時管道滿管）流量測量不準或波動大1.流體是否滿管2.流量計是否按規定接地3.信號線絕緣度下降4.流量計是否按要求正確安裝流量上限報警1.現場流量大于流量上限閥值，修改流量上限閥值流量下限報警1.現場流量低于流量下限閥值，修改流量下限閥值有流量時無流量顯示1.截止閥是否開啟2.信號線接地3.流量過低，小信號切除設置過高4.空管閥值設置過低
